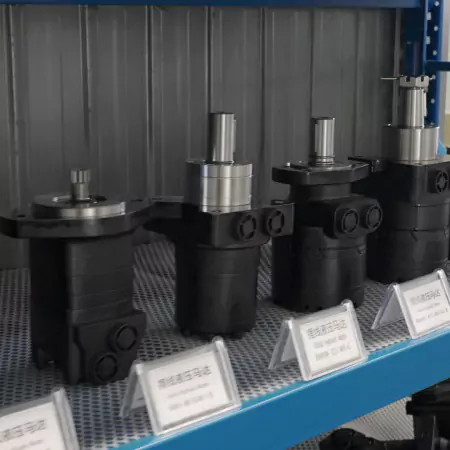

Motor Hidraulik Berayun: Bagaimana Ia Berfungsi dan Di Mana Ia Digunakan?

Dalam sistem hidraulik, menukar kuasa bendalir kepada gerakan mekanikal adalah langkah utama untuk mencapai operasi peralatan yang cekap. Walaupun motor hidraulik tradisional direka terutamanya untuk pergerakan berputar berterusan,Motor Hidraulik Berayunmenyediakan penyelesaian yang berbeza dengan menukar tenaga hidraulik kepada gerakan putaran bolak-balik terkawal.

Oleh kerana strukturnya yang padat, output tork yang tinggi, dan kawalan pergerakan yang tepat, motor hidraulik berayun digunakan secara meluas dalam automasi industri, jentera pembinaan, peralatan pengendalian bahan, sistem marin, dan aplikasi lain yang memerlukan putaran sudut terhad.

Apakah Motor Hidraulik Berayun?

Anmotor hidraulik berayunialah penggerak hidraulik yang menukar cecair hidraulik bertekanan kepada pergerakan sudut dalam julat putaran tertentu.

Tidak seperti motor hidraulik konvensional yang berputar secara berterusan dalam satu arah, motor hidraulik berayun menghasilkan gerakan berayun berulang antara dua sudut pratetap.

Proses kerja asas ialah:

Minyak hidraulik masuk → Tekanan bertindak pada komponen dalaman → Daya mekanikal dijana → Aci keluaran berputar ke belakang dan ke belakang

Sudut putaran biasanya boleh disesuaikan mengikut keperluan aplikasi, seperti 90°, 180°, atau julat khusus lain.

Bagaimanakah Motor Hidraulik Berayun Berfungsi?

Prinsip operasi bergantung kepada menukar tekanan hidraulik kepada tork melalui struktur mekanikal dalaman.

Apabila minyak hidraulik bertekanan memasuki satu sisi ruang motor, ia menolak komponen dalaman untuk mencipta daya putaran. Apabila arah aliran minyak berubah, aci keluaran bergerak kembali ke arah yang bertentangan.

Komponen kerja utama biasanya termasuk:

Silinder hidraulik atau ruang

Mekanisme pemutar atau ram

Aci keluaran

Sistem pengedap

Struktur perumahan

Dengan mengawal arah aliran hidraulik dan tekanan, motor boleh mencapai pergerakan berayun yang tepat.

Kelebihan Utama Motor Hidraulik Berayun

1. Output Tork Tinggi dalam Reka Bentuk Padat

Salah satu kelebihan utama motor hidraulik berayun adalah keupayaannya untuk menjana tork yang tinggi sambil mengekalkan saiz yang agak padat.

Ini menjadikannya sesuai untuk aplikasi di mana ruang pemasangan terhad tetapi daya putaran yang kuat diperlukan.

Contoh biasa termasuk:

Sistem operasi injap

Peralatan robotik

Jentera perindustrian

Sistem stereng

2. Kawalan Kedudukan Sudut Tepat

Banyak aplikasi perindustrian memerlukan pergerakan terkawal dan bukannya putaran berterusan.

Motor hidraulik berayun membolehkan jurutera mentakrifkan:

Sudut putaran

Kelajuan pergerakan

Kekerapan operasi

Keluaran tork

Ini menjadikannya sesuai untuk sistem automasi yang memerlukan kedudukan berulang.

3. Operasi Lancar dan Prestasi Boleh Dipercayai

Sistem hidraulik secara semulajadi memberikan ketumpatan kuasa tinggi dan penghantaran daya yang lancar.

Berbanding dengan beberapa penggerak elektrik, motor hidraulik berayun boleh berfungsi dengan baik dalam persekitaran tugas berat di mana terdapat beban tinggi, getaran atau keadaan yang keras.

4. Sesuai untuk Aplikasi Tugas Berat

Oleh kerana sistem kuasa hidraulik boleh menjana daya yang ketara, motor hidraulik berayun sering dipilih untuk aplikasi industri yang menuntut.

Mereka boleh beroperasi dengan berkesan di bawah:

Keadaan beban tinggi

Kitaran kerja yang kerap

Persekitaran luar

Keadaan berdebu atau mencabar

Motor Hidraulik Berayun lwn Motor Hidraulik Tradisional

Jenis Biasa Motor Hidraulik Berayun

Motor Hidraulik Berayun Jenis Vane

Reka bentuk jenis ram menggunakan tekanan hidraulik yang bertindak pada ram untuk menjana pergerakan putaran.

Kelebihan termasuk:

Struktur padat

Operasi lancar

Prestasi kedudukan yang baik

Ia biasanya digunakan dalam automasi industri dan sistem kawalan.

Motor Berayun Hidraulik Jenis Rak dan Pinion

Jenis ini menukarkan pergerakan omboh linear kepada gerakan berputar melalui mekanisme rak dan pinion.

Ciri-ciri termasuk:

Keluaran tork yang tinggi

Struktur mekanikal mudah

Operasi yang boleh dipercayai

Ia sering digunakan untuk penggerak injap tugas berat dan peralatan perindustrian.

Motor Berayun Hidraulik Aci Heliks

Reka bentuk heliks menyediakan penghantaran tork yang lancar dan sesuai untuk aplikasi yang memerlukan pergerakan yang stabil dan getaran yang berkurangan.

Aplikasi Motor Hidraulik Berayun

Automasi Perindustrian

Motor hidraulik berayun digunakan dalam sistem automatik yang memerlukan pergerakan sudut terkawal, termasuk:

Lengan robotik

Alat pengapit

Mekanisme penentududukan

Penggerak Injap Hidraulik

Injap perindustrian yang besar selalunya memerlukan kawalan pembukaan dan penutupan yang boleh dipercayai.

Motor hidraulik berayun menyediakan tork yang diperlukan untuk:

Injap saluran paip

Peralatan minyak dan gas

Sistem rawatan air

Jentera Pembinaan

Peralatan berat memerlukan pergerakan hidraulik yang kuat dan boleh dipercayai.

Permohonan termasuk:

Lampiran penggali

Mekanisme mengangkat

Platform berputar

Peralatan Marin

Sistem marin sering beroperasi dalam persekitaran yang mencabar di mana penyelesaian hidraulik memberikan prestasi yang boleh dipercayai.

Motor hidraulik berayun boleh digunakan dalam:

Sistem stereng

Jentera dek

Mekanisme kawalan

Bagaimana untuk memilih motor hidraulik berayun yang betul?

Memilih motor yang sesuai memerlukan penilaian beberapa faktor penting.

1. Tork yang Diperlukan

Tork adalah salah satu parameter pemilihan yang paling penting.

Pengguna harus mempertimbangkan:

Saiz beban

Tekanan operasi

Margin keselamatan

Kekerapan bekerja

Motor dengan tork yang tidak mencukupi mungkin gagal untuk melengkapkan pergerakan yang diperlukan.

2. Keperluan Sudut Putaran

Aplikasi yang berbeza memerlukan julat ayunan yang berbeza.

Sebelum pemilihan, sahkan:

Sudut putaran maksimum

Kembalikan ketepatan kedudukan

Keperluan kitaran pergerakan

3. Tekanan Kerja dan Keserasian Sistem Hidraulik

Motor mesti sepadan dengan sistem hidraulik sedia ada.

Parameter penting termasuk:

Tekanan operasi

Kadar aliran

Jenis minyak hidraulik

Julat suhu

4. Persekitaran Pemasangan

Persekitaran kerja mempengaruhi pemilihan motor.

Pertimbangkan:

Pemasangan dalaman atau luaran

Pendedahan kepada kelembapan atau habuk

Tahap perlindungan yang diperlukan

Kebolehcapaian penyelenggaraan

Petua Penyelenggaraan untuk Motor Hidraulik Berayun

Penyelenggaraan yang betul membantu mengekalkan prestasi yang stabil dan memanjangkan hayat perkhidmatan.

Amalan yang disyorkan termasuk:

Periksa kualiti minyak hidraulik dengan kerap

Gantikan penapis mengikut jadual penyelenggaraan

Periksa pengedap untuk kebocoran

Pantau bunyi atau getaran yang tidak normal

Pastikan sistem hidraulik bersih

Cecair hidraulik yang tercemar adalah salah satu punca biasa penurunan prestasi dan haus komponen.

Trend Pembangunan Masa Depan Motor Hidraulik Berayun

Dengan pertumbuhan automasi dan pembuatan pintar, motor hidraulik berayun berkembang ke arah:

Ketepatan kedudukan yang lebih tinggi

Reka bentuk yang lebih padat

Kecekapan tenaga yang dipertingkatkan

Keupayaan pemantauan pintar

Hayat perkhidmatan yang lebih lama

Sistem hidraulik masa depan akan menumpukan bukan sahaja pada output kuasa tetapi juga pada kawalan yang tepat dan operasi pintar.

Kesimpulan

Motor hidraulik berayunmenyediakan penyelesaian yang berkesan untuk aplikasi yang memerlukan pergerakan sudut terkawal dan output tork yang tinggi. Strukturnya yang padat, prestasi yang boleh dipercayai dan kawalan yang fleksibel menjadikannya komponen yang berharga dalam automasi industri, mesin, sistem injap dan peralatan tugas berat.
